Dans les solutions de positionnement indoor, diverses technologies de positionnement apparaissent tour à tour. Quelle technologie est la plus adaptée au positionnement indoor ? Ensuite, dans une perspective à 360 degrés, découvrez les solutions de technologie de positionnement intérieur Bluetooth.
1、 Présentation de la technologie de localisation intérieure Bluetooth
Le cœur de la technologie de positionnement intérieur Bluetooth est de déployer et d’installer un équipement de passerelle Bluetooth dans l’environnement, de capturer passivement les informations de balise transmises par la balise Bluetooth sur la personne/l’objet via la passerelle Bluetooth, la passerelle Bluetooth renverra les informations de balise collectées à le serveur de positionnement à travers le réseau câblé, et le serveur de positionnement obtiendra les coordonnées en temps réel de la balise Bluetooth sur la personne/l’objet localisé par établissement de positionnement basé sur les coordonnées connues de la passerelle Bluetooth. Le
2、 Caractéristiques de la technologie de localisation intérieure Bluetooth
Par rapport au positionnement Wi-Fi, la technologie Beacon Bluetooth subit moins d’interférences environnementales et est alimentée par batterie. De plus, Bluetooth présente les avantages d’une faible consommation d’énergie, d’une longue durée de vie, d’un équipement de balise Bluetooth de petite taille et d’un taux de pénétration élevé, de sorte que le positionnement Bluetooth est la technologie la plus couramment utilisée dans la technologie de positionnement en intérieur.
Dans la vie quotidienne, les téléphones intelligents et les haut-parleurs intelligents prennent en charge Bluetooth. La popularité et l’utilisation à grande échelle de Bluetooth font que la puce Bluetooth a un prix très bas, inférieur au schéma UWB / RFID traditionnel. De plus, de grands fabricants tels que Apple et l’iBeacon Bluetooth de Tencent fournissent un support de technologie de positionnement.
3、 Comment Bluetooth réalise-t-il le positionnement à l’intérieur ?
La bande de fréquence de travail de Bluetooth est de 2400 à 2483,5 MHz. Lorsque Bluetooth lance une diffusion, en plus de l’adresse MAC de la diffusion elle-même, la force du signal de balise Bluetooth sera également diffusée, c’est-à-dire les informations de force de champ RSSI, qui reflètent la force du signal du paquet de diffusion. Selon les informations d’intensité de champ RSSI, plus l’extrémité de réception Bluetooth est proche de l’extrémité d’émission, plus l’intensité du signal est forte ; au contraire, plus la puissance du signal est faible ; Grâce à la transformation de la force du signal, la relation entre la force du signal et la distance de l’émetteur peut être trouvée.

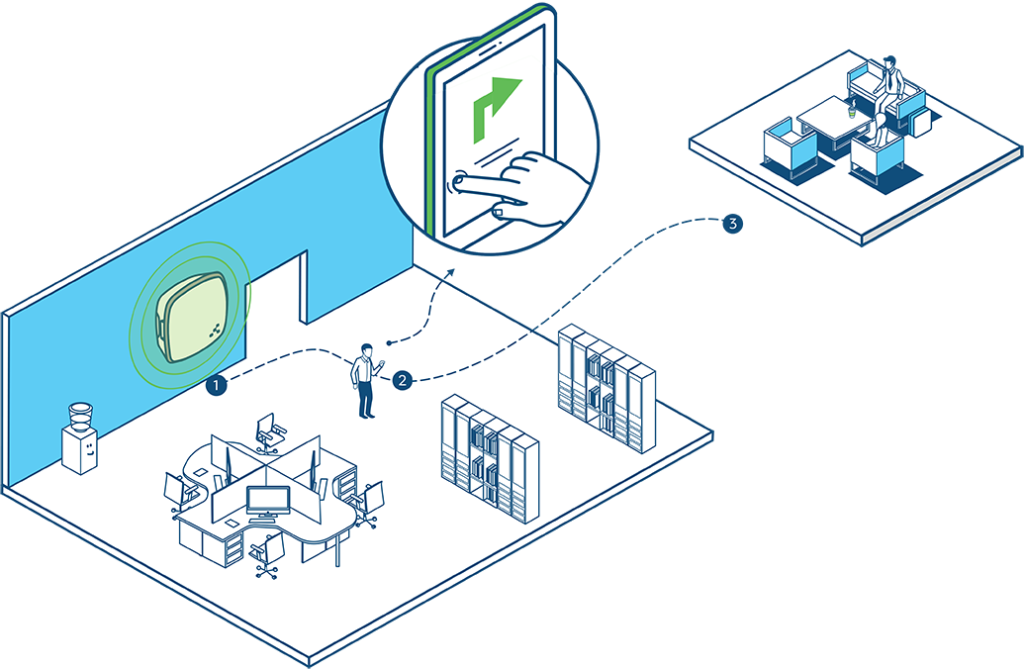

En déployant l’émetteur Bluetooth, à savoir la balise balise Bluetooth, dans la pièce, le récepteur Bluetooth peut déterminer la position du récepteur Bluetooth dans la pièce après avoir reçu le signal d’intensité de champ RSSI transmis par l’émetteur. Cette méthode de positionnement est appelée positionnement actif et la précision de positionnement est de 3 à 4 mètres.
Grâce à un calcul et une conversion raisonnables, la force du signal (RSSI) de la balise Bluetooth peut déduire la distance entre la balise et l’appareil récepteur.
Mais la valeur RSSI de la balise Bluetooth est une valeur de référence. Pour calculer la distance de la balise Bluetooth, vous devez également connaître la valeur txpower de l’appareil balise.
Txpower fait référence à la valeur RSSI à une distance de 1m de la balise Bluetooth. Différents équipements, conditions de travail et environnement de site affecteront la valeur txpower.
Les trois variables a, B et C de la formule sont des valeurs empiriques, qui doivent être ajustées avec précision en fonction du système de téléphonie mobile ou du modèle matériel. Ils reposent sur un réglage matériel et sont difficiles à utiliser sans réserve de données.
4、 Problème d’alimentation de l’appareil Bluetooth
Il n’est pas nécessaire de poser des câbles dans la pièce. Les balises Beacon sont généralement alimentées par des piles. Lorsque la puissance de transmission est de 0 dB, c’est-à-dire que la distance de diffusion est de 20 mètres, deux piles sèches n ° 5 fournissent de l’énergie et la batterie peut durer de 5 à 7 ans. Bluetooth ibeacon prend en charge les téléphones mobiles. La localisation et la navigation dans la pièce sont réalisées via l’application ou l’applet wechat. Il s’applique généralement aux centres commerciaux, aux parkings et aux hôpitaux.
5, passerelle Bluetooth
Dans certains environnements particuliers, tels que les maisons de repos, les prisons, les centres de détention, le positionnement du téléphone mobile ne peut pas répondre aux besoins de gestion du personnel et de contrôle précis. Le positionnement Bluetooth de la balise active n’est plus adapté. Afin de répondre aux besoins de ce type d’environnement, une passerelle Bluetooth est développée pour scanner et recevoir les signaux Bluetooth. La passerelle Bluetooth permet de communiquer avec le personnel portant le bracelet intelligent. La passerelle Bluetooth est posée dans la pièce pour scanner et collecter les signaux Bluetooth diffusés par le bracelet intelligent. La fonction de positionnement en temps réel peut également être réalisée et la précision de positionnement peut également atteindre 3 à 4 mètres.
La passerelle Bluetooth mesure 3 à 5 mètres de haut dans la pièce. La couverture du signal Bluetooth est d’environ 10 mètres. Compte tenu de l’atténuation du signal, la passerelle Bluetooth est idéalement située à moins de 5 mètres du point de transmission Bluetooth lorsque le Bluetooth est réellement positionné.
